základné definície ustavenia rotačných strojov
Čo znamená ustavenie hriadeľov?
Aby bolo možné úspešne pracovať s pojmom "ustavenie hriadeľov", je nutné tomuto pojmu rozumieť. Tu je veľmi dobrá definícia:
"Ak zariadenie pracuje za bežných prevádzkových podmienok, mali by osi rotácie
oboch hriadeľov v bode, v ktorom sa prenáša výkon z jedného hriadeľa na druhý byť rovnaké".
Je treba si uvedomiť, že niektoré typy spojok vyžadujú určitú definovanú nesúososť kvôli kvalitnému mazaniu. napr. zubové spojky, kardanové hriadele a pod. Všetky hriadele sú vzhľadom ku svojej hmotnosti vždy trochu prehnuté, takže os hriadeľa nie je priamka. Preto miesto, kde sa dá posudzovať ustavenie osi hriadeľa je len to miesto, kde sa prenáša výkon z jedného hriadeľa na druhý. Vonkajšie plochy spojky by sa nemali používať pre ustavenie, pretože nereprezentujú osi rotácie hriadeľov. Tieto vonkajšie plochy sú často z úsporných dôvodov obrobené len na hrubo, alebo vôbec nie. Presnosť nasadenia spojky na hriadeľ nie je známa.
Kvalita ustavenia (jeho hodnoty) sa mení, pokiaľ je zariadenie v prevádzke. Môže za to viacero faktorov, ako napríklad vplyv teploty na rozmer stroja, pnutie potrubí, krútiaci moment, pohyb základu stroja a zaťaženie (posuv) ložiska. Pretože ustavenie sa spravidla meria na studenom zariadení, nemusí byť ustavenie za prevádzkových podmienok ideálne. Pri ustavovaní by sa malo otáčať hriadeľom v tom smere, v akom sa otáča hriadeľ v prevádzke. Väčšina zariadení má šípku, ktorá označuje smer pohybu hriadeľa v prevádzke.
Význam a prínos ustavenia hriadeľov
Hlavným cieľom ustavenia je maximalizácia prevádzkovej spoľahlivosti a tým predĺženie životnosti zariadenia. Presným ustavením sa teda dosiahne:
- zníženie nadmerných axiálnych a radiálnych síl v ložisku, tým sa zvýši ich životnosť a dynamická stabilita rotora,
- vylúčenie možnosti poškodenia hriadeľa vplyvom únavy materiálu spôsobené cyklickými silami,
- minimalizácia opotrebenia jednotlivých častí spojok,
- minimalizácia priehybu hriadeľa medzi miestom prenosu výkonu (pri spojke) a koncovým ložiskom,
- zníženie spotreby energie,
- zníženie úrovne vibrácie krytov strojov.
Základné typy nesúososti
Axiálne (uhlové) presadenie
Znamená uhol medzi dvoma osami rotácie.
Radiálne (paralelné) presadenie
Znamená vzdialenosť medzi osami v danom bode

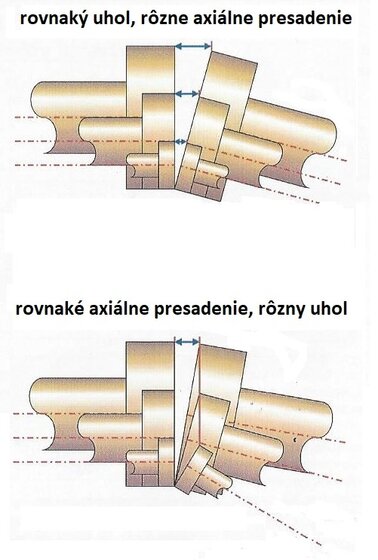

Pri ustavovaní je dôležité vedieť priemer spojky a túto hodnotu zadať ako jednu zo vstupných veličín do prístroja. Na nasledujúcom obrázku si veľmi jednoducho vysvetlíme prečo je to tak.
